Kali Linux
Sistema operacional utilizado para execução do Wireshark, captura de pacotes e análise dos protocolos em ambiente virtualizado.
Kali Linux 2026.2
Interface de rede
Modo promíscuo
Análise de Protocolos • Redes • Packet Capture • Blue Team
Wireshark Vendo o que acontece na rede
Laboratório de análise de protocolos de rede utilizando Wireshark no Kali Linux — capturando e interpretando tráfego real de DNS, ARP, ICMP, TCP e HTTPS/TLS para compreender na prática como os dados se movem em uma rede.
Protocolos analisados
Capturas do laboratório
DNS — Resolução de nomes
ARP — Resolução de MACs
ICMP — Ping Echo Request/Reply
TCP — Three-Way Handshake
HTTPS/TLS — Handshake criptografado
Aviso sobre o ambiente
Este laboratório foi executado em ambiente local, controlado e autorizado. Endereços IP, hostnames, usuários, comandos e evidências exibidos pertencem ao ambiente de estudo ou foram anonimizados. Nenhuma credencial real, token, chave privada ou dado sensível deve ser publicado.
Índice
Navegue pelo conteúdo desta documentação.
Sobre o laboratório
Por que analisar tráfego de rede na prática.
O Wireshark é o analisador de protocolos de rede mais utilizado no mundo — tanto por profissionais de redes e segurança quanto em ambientes acadêmicos. Ele permite capturar pacotes em tempo real e inspecionar cada campo de cada protocolo, tornando visível algo que normalmente é invisível: o que realmente acontece na rede.
Neste laboratório, o Wireshark foi utilizado no Kali Linux para analisar cinco protocolos fundamentais — DNS, ARP, ICMP, TCP e HTTPS/TLS — construindo uma base sólida de compreensão do modelo de camadas e da comunicação entre dispositivos. Cada captura foi registrada, filtrada e documentada com evidências reais.
Ambiente
Onde as capturas foram realizadas.
VMware Workstation
Hypervisor utilizado para isolar o ambiente de captura, garantindo que o tráfego analisado seja real e proveniente do laboratório.
VMware
Bridge Mode
Rede local real
Wireshark
Analisador de protocolos utilizado para captura, filtragem e inspeção de pacotes em tempo real, com interface gráfica e filtros de display avançados.
Wireshark
Display Filters
Packet Inspector
Repositório
Laboratório documentado no GitHub com capturas, notas técnicas e screenshots de cada protocolo analisado.
captures/
screenshots/
notes/
Protocolos analisados
Cinco protocolos fundamentais capturados e documentados.
Cada protocolo foi analisado com um objetivo específico — compreender o seu papel na comunicação de rede, identificar seus campos e interpretar o comportamento real dos pacotes capturados.
Protocolo 01

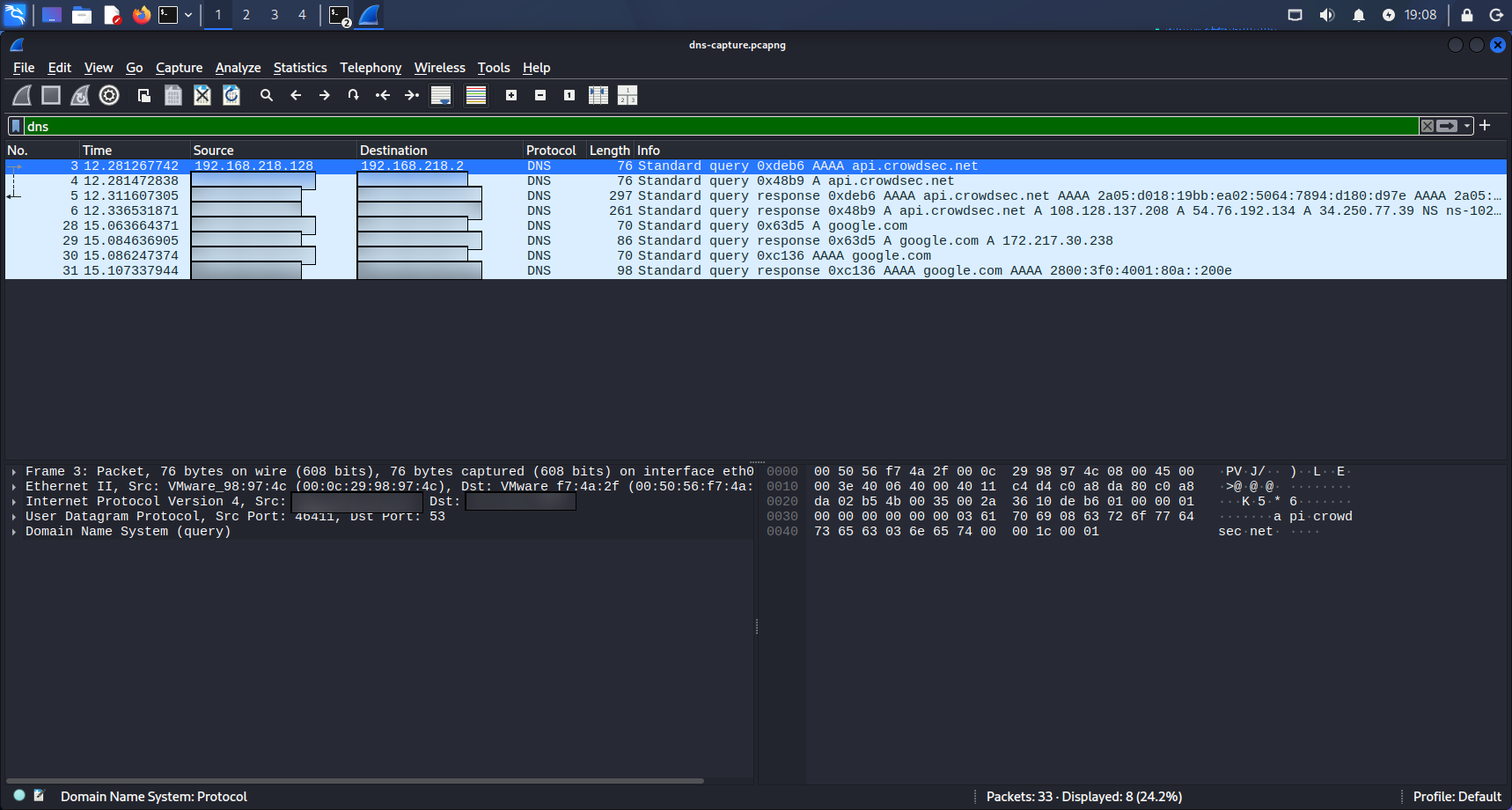

DNS — Domain Name System
O DNS é o protocolo responsável por traduzir nomes de domínio em endereços IP. Na captura, foi possível observar a consulta (Query) enviada pelo cliente para o servidor DNS e a resposta (Response) com o IP resolvido — visualizando na prática como um simples acesso a um site começa com uma pergunta ao DNS.
Protocolo 02

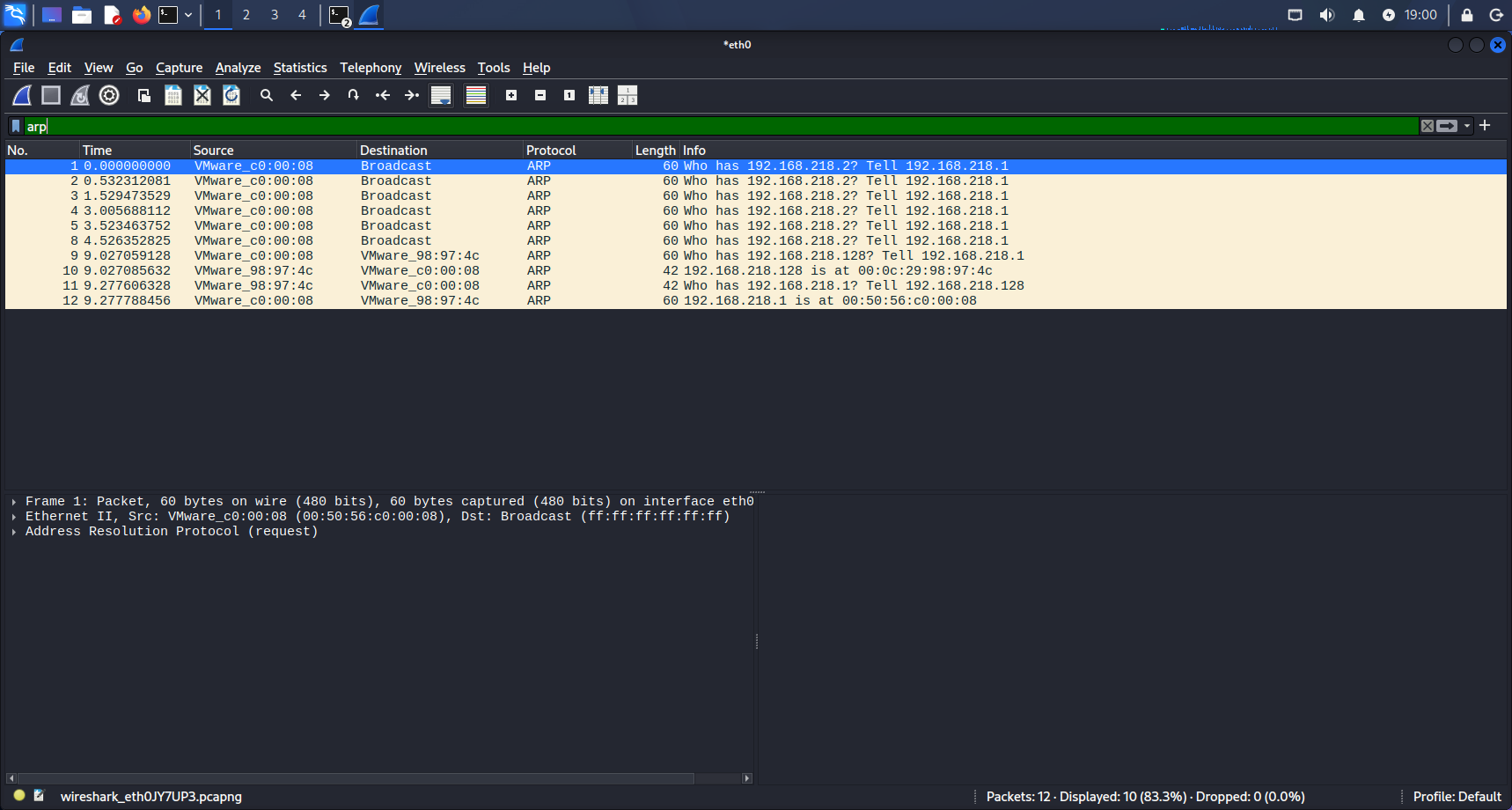

ARP — Address Resolution Protocol
O ARP opera na camada 2 e resolve endereços IP em endereços MAC — necessário para que pacotes sejam entregues corretamente na rede local. Na captura, foram observados o ARP Request (broadcast perguntando "quem tem este IP?") e o ARP Reply (resposta com o MAC do dispositivo correspondente).
Protocolo 03
ICMP — Internet Control Message Protocol
O ICMP é utilizado para diagnóstico de rede — o comando ping usa ICMP
Echo Request e Echo Reply para testar conectividade. Na captura, foi possível
visualizar os pacotes de ida e volta entre o Kali Linux e o servidor Wazuh
(10.10.10.10), confirmando conectividade e medindo o tempo de resposta.
Protocolo 04

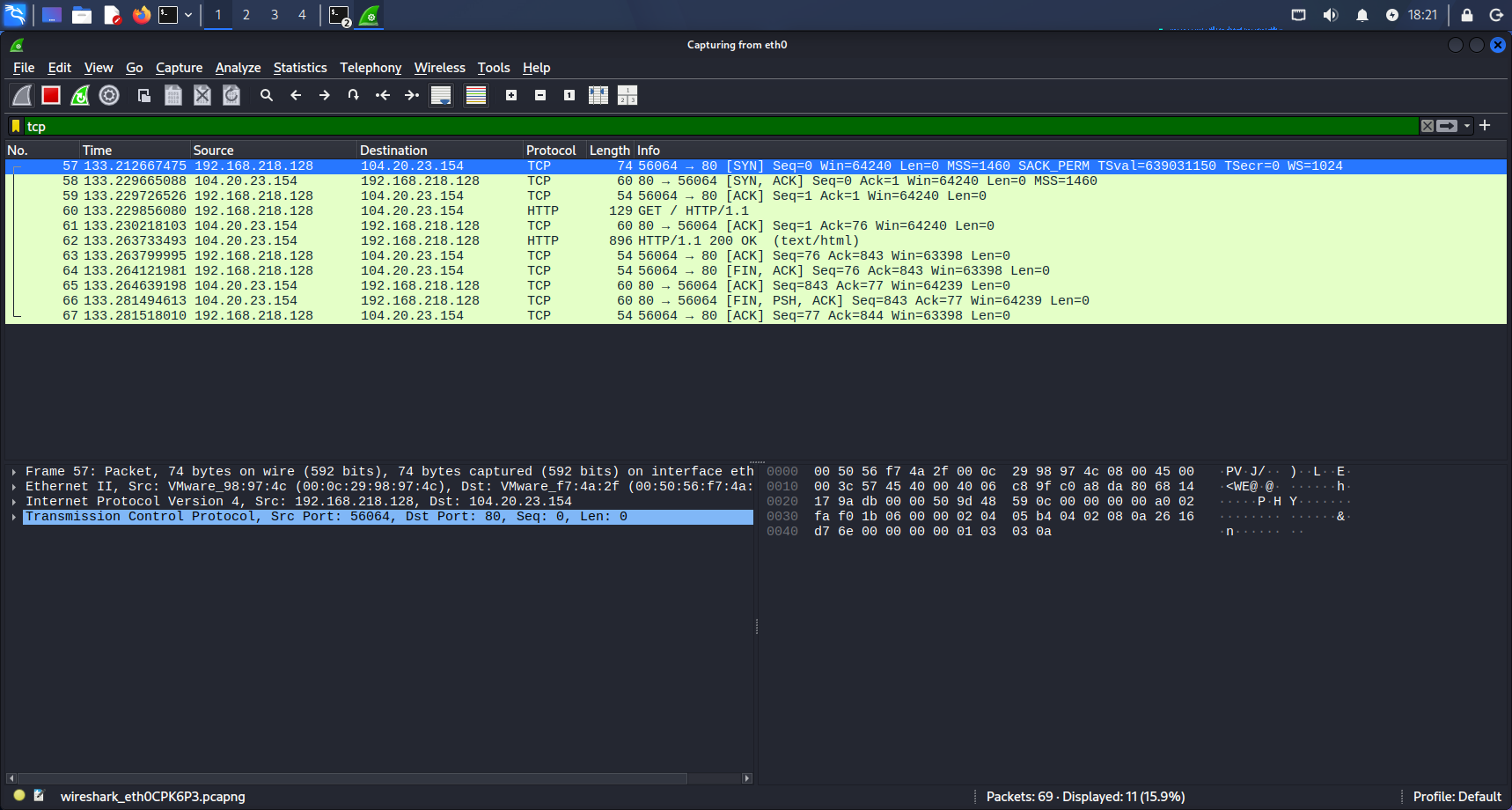

TCP — Three-Way Handshake
O TCP estabelece conexões confiáveis através do Three-Way Handshake: SYN → SYN-ACK → ACK. Na captura, foi possível visualizar cada etapa desse processo — o cliente enviando SYN, o servidor respondendo com SYN-ACK e o cliente confirmando com ACK — antes de qualquer dado ser trocado. Essa é a base de toda comunicação TCP na rede.
Protocolo 05

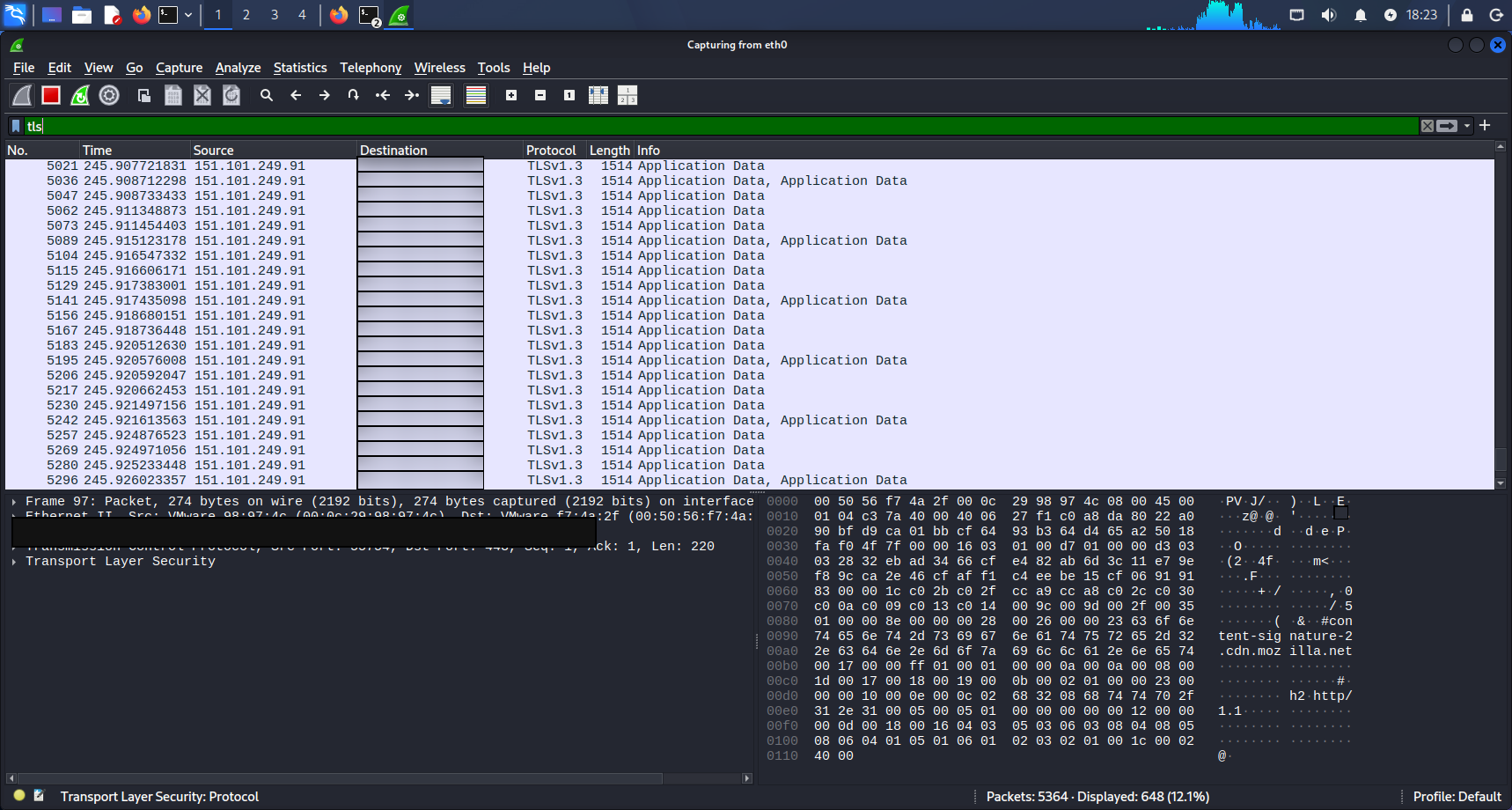

HTTPS / TLS — Comunicação criptografada
O TLS é o protocolo que criptografa a comunicação HTTPS. Na captura, foi possível observar o TLS Handshake — Client Hello, Server Hello, troca de certificados e estabelecimento das chaves de sessão — antes da comunicação criptografada iniciar. Após o handshake, os dados aparecem no Wireshark como Application Data ilegível, demonstrando na prática o que a criptografia faz.
Evidências
Capturas reais dos protocolos analisados.
Screenshots reais das capturas realizadas no Wireshark — cada imagem mostra os pacotes filtrados e os campos inspecionados de cada protocolo.
Competências desenvolvidas
O que este laboratório construiu na prática.
A análise de protocolos com Wireshark transforma conceitos teóricos de redes em observações práticas — vendo os pacotes reais, seus campos e seu comportamento em uma rede funcionando.
Packet Analysis
Captura e análise de pacotes em tempo real com Wireshark, utilizando filtros de display para isolar protocolos específicos e inspecionar campos individuais de cada pacote.
Modelo de Camadas
Compreensão prática do modelo TCP/IP — observando como cada camada encapsula os dados: Ethernet (L2), IP (L3), TCP/UDP (L4) e aplicação (L7) coexistindo em cada pacote.
Protocolos de Rede
Análise profunda de DNS, ARP, ICMP, TCP e TLS — identificando o papel de cada um na comunicação, seus campos específicos e o comportamento esperado versus anômalo.
Display Filters
Uso de filtros do Wireshark para isolar tráfego específico: dns, arp, icmp, tcp.flags.syn==1, tls — habilidade essencial para análise em ambientes reais.
Blue Team
Perspectiva defensiva na análise de tráfego — identificando padrões normais de comunicação para reconhecer anomalias, base para threat hunting e análise forense de rede.
Documentação técnica
Registro organizado das capturas, análises e aprendizados no GitHub — com estrutura de capturas, screenshots e notas técnicas por protocolo.
Resultados
O que foi entregue neste laboratório.
05Protocolos analisados
05Capturas documentadas
01Repositório público
L2→L7Camadas cobertas
Próximos passos
Como este laboratório continuará evoluindo.
DHCP
Capturar o processo DORA (Discover, Offer, Request, Acknowledge) do DHCP — visualizando como um dispositivo obtém automaticamente um endereço IP na rede.
HTTP
Analisar tráfego HTTP não criptografado — visualizando requests, responses, headers e o conteúdo trafegando em texto claro, contrastando com o HTTPS.
VLANs
Capturar tráfego com tags 802.1Q para compreender como VLANs são identificadas nos pacotes e como o trunking funciona em switches gerenciáveis.
Análise de ataques
Utilizar o Wireshark para analisar capturas de port scans e outros ataques gerados no laboratório — correlacionando com os alertas do Suricata e Wazuh.
Conclusão
Cinco protocolos. Cinco capturas. Redes visíveis.
Este laboratório construiu uma base fundamental para qualquer atuação em redes ou segurança — a capacidade de capturar e interpretar tráfego real. Combinado com o Suricata e o Wazuh, o Wireshark fecha o ciclo de visibilidade do laboratório: eventos de aplicação, tráfego de rede e logs centralizados.
